输入通道
- 4 或 6 路 FlexChannel 输入
- 每个 FlexChannel 提供一个模拟信号输入或者连接TLP058 探头实现 8 路数字逻辑输入
带宽1
- 200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz
采样率
- 在所有模拟/数字通道上实时采样率高达 6.25 GS/s
记录长度
- 31.25 或 62.5 M 点
垂直分辨率
- 12 位
- 高分辨率模式下高达 16 位

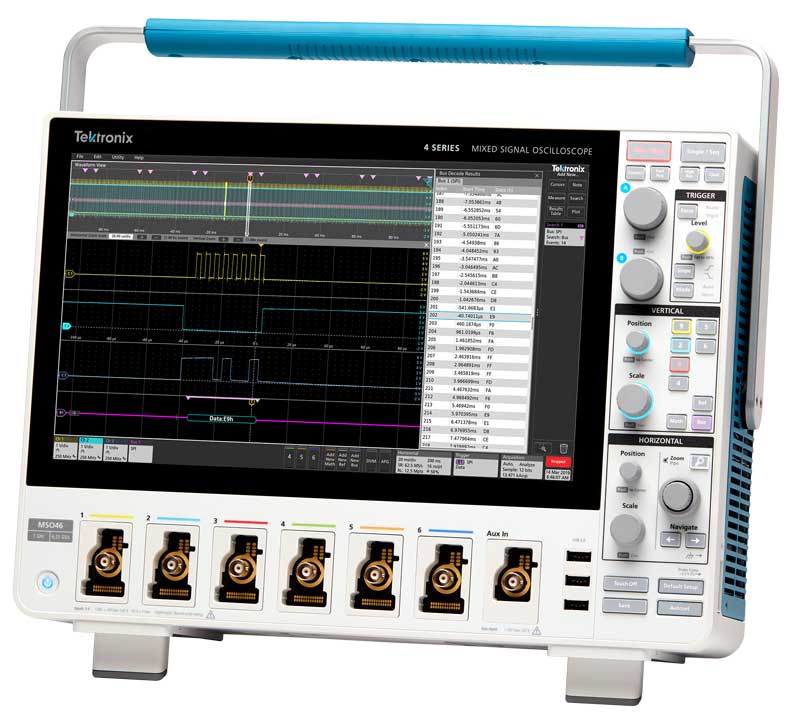

全新4 系列混合信号示波器拥有同类产品中超大的显示和更高的可用通道数，让您在有限的空间获得的洞察力。全新体验，符合工程师潜意识触摸操作的界面设计。
同类产品中超大的显示以及屡获殊荣的用户界面
4 系列 MSO 采用与屡获殊荣的 5 系列相同的触摸式用户界面技术，以及同类产品中超大的显示和超高分辨率的显示，打造了示波器全新的操作体验。
- 13.3 英寸高清显示屏
- 6.1 英寸 (15.5 cm) 深，适合有限的工作台空间
出色的细节设计和多达 6 条Flex channel的输入通道
- 通道都可以显示波形、频谱或两者
- 一条输入通道都可连接逻辑探头来查看八条数字通道
-
所有通道均具备出色的细节设计和准确的测量
- 12 位垂直分辨率（高分辨率模式下可达 16 位）
- 在所有模拟和数字通道上实时采样率高达 6.25 GS/s
- 高达 62.5 M 点记录长度
规格一览
信号生成1
- 任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac
数字电压表2
- 4 位交流有效值电压，直流电压
- 直流 + 交流有效值电压
触发频率计数器2
- 8 位
分析
- 频谱视图的混合域分析
- 自动功率测量1
- 3 相功率测量1
协议支持3
- 10Base-T, 100Base-TX
- CAN, CAN FD, LIN, FlexRay
- I2C, SPI
- MIL-STD-1553、ARINC 429
- RS-232、RS-422、RS-485、UART
- SPMI
- SVID
- USB 2.0 LS、FS、HS
显示器
- 13.3 英寸（338 毫米）
- 高清彩色 (1920 x 1080) 电容式触摸屏
尺寸（高 x 宽 x 深）
- 249 mm x 405 mm x 155 mm
- (9.8 in x 15.9 in x 6.1 in)
重量
- 16 磅（7.3 千克）
