6B 系列 12位 MSO 混合信号示波器
使用 1 GHz 至 10 GHz 的可升级带宽对现有和未来高速设计进行故障排除和验证。通过低噪声和每条通道 50 GS/s 的采样率进行准确测量，在同时打开多个通道时采样率也不会下降。
1 GHz - 10 GHz
Up to 50 GS/s
62.5 M - 1 G
8
Up to 64 (optional)
1 (optional)
1 GHz - 10 GHz
Up to 50 GS/s
62.5 M - 1 G
6
Up to 48 (optional)
1 (optional)
1 GHz - 10 GHz
Up to 50 GS/s
62.5 M - 1 G
4
Up to 32 (optional)
1（选配）
型号
模拟带宽
采样率
记录长度
模拟通道
数字通道数
函数发生器输出
报价
MSO68B
配置和报价
MSO66B
配置和报价
MSO64B
配置和报价
价格：价格如有变更，恕不另行通知。
采样灵活
- 2 通道采样率为 50 GS/s
- 4 通道采样率为 25 GS/s
- 4 通道以上采样率均为 12.5 GS/s
超低噪声。看到从未见过的信号详情。
- 示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声。
- 5 GHz 时为 12 位分辨率，200 MHz 时高达 16 位分辨率
- 1 mV/div 和 1 GHz 时的噪声 <55 µV
- 50 mV/div 和 10 GHz 时的噪声 <1.25 mV
简化的分析
在 GHz 时钟与串行总线上轻松检定抖动。通过综合测量，可将统计资料纳入日常工具包。使用相同的简单拖放操作即可添加和日常测量。
- 自动化测量与趋势分析
- Spectrum View（频谱视图）同步多通道频谱分析
- 抖动分析
- 功率分析
- 低噪声纹波测量
- 内存分析和调试
- 高速串行一致性
规格概述
输入通道
4、6 或 8 FlexChannel 输入。
每个 FlexChannel 提供一个模拟信号输入或者连接 TLP0581 探头实现 8 路数字逻辑输入
带宽1
1、2.5、4、6、8 或 10 GHz
采样率
2 模拟通道上为 50 GS/s
4 模拟通道上为 25 GS/s
4 以上模拟通道上为 12.5 GS/s
记录长度 1
在所有模拟/数字通道上为 1 G 样点
信号发生器1
13 种标准波形，加上任意波形
数字电压表2
4 位
触发频率计数器2
8 位
显示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率电容式（多点触摸）触摸屏
2 - 产品注册后免费
高分辨率时噪声非常低 看到从未见过的信号。
- 示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声。
- 5 GHz 时为 12 位分辨率，200 MHz 时高达 16 位分辨率
轻松进行gao级测量与分析
在 GHz 时钟与串行总线上轻松检定抖动。 通过综合gao级测量，可轻松地将统计资料纳入日常工具包。 例如，对于抖动或gao级功率分析，使用与例行上升时间和 rms 测量相同的拖放操作。
- gao级抖动分析
- gao级功率分析
- 低噪声纹波测量
- 内存分析和调试
- 高速串行一致性
- 自动化测量与趋势分析
- 频谱视图频域显示
使用探头确保信号保真度
通过四个 FlexChannel® 输入实现多种功能。 使用标配的 1 GHz、10x 探头探测电路。 可以连接高性能单端探头或者差分探头，或者通过新的 TriMode 探头实现一个探头同时进行单端和差分量测。 将 TLP058 探头连接至任意通道实现 8 路数字通道 – 多达 32 条数字通道。
- 1 MΩ 至 50 Ω 输入阻抗
- 附带四个 1 GHz 低负载无源探头
- 新 TDP7700 系列 4、6 和 8 GHz TriMode 探头
- 新 TAP4000、TDP4000 4 GHz 单端和差分探头
FlexChannel 输入
1 个高分辨率模拟输入
每条通道 8 个数字逻辑输入
在需求改变时，添加功能或性能
- 将带宽升级至 10 GHz
- 将每条通道上的记录长度增至 1 G 样点
- 增加逻辑探头，多达实现 32 路数字通道
- 添加 Windows 10 操作系统
- 添加任意波形/函数发生器
-
添加糕级分析：串行解码/触发、电源、抖动、
存储器分析和调试以及自动一致性测试
-

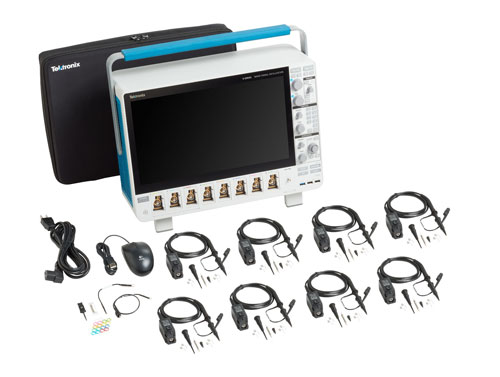

包装箱里有什么物品？
- 每个通道一个 TPP1000 1 GHz 低电容无源探头，含附件
- 前保护罩与配套包
- 鼠标
- 电源线
- 印刷的安装手册涵盖安全和基本操作
- 的内置在线帮助
- 追溯证明
- 针对仪器和随附探头的 1 年保修
