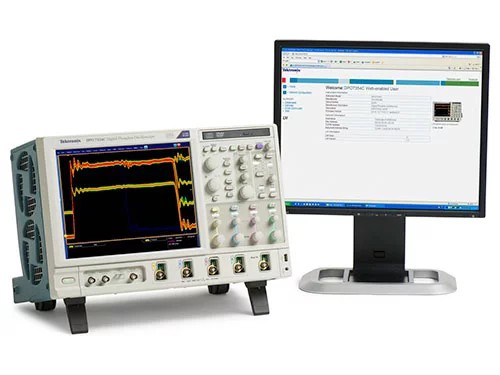

DPO7000C 系列
高达 3.5 GHz 的带宽以及高达 40 GS/s 的采样率，使 DPO7000C 系列成为分析重要高速信号时的不二之选。 超过 30 种分析包为通信标准、抖动分析、内存总线标准、矢量分析等等提供深入测量。 此外，Windows 操作系统允许您就在仪器上运行自己的分析软件。
Tektronix
DPO7000C
Tektronix
MSO/DPO5000B
Keysight
S 系列
LeCroy
HDO6000
带宽
500 MHz 至 3.5 GHz
350 MHz 至 2 GHz
500 MHz 至 8 GHz
350 MHz 至 1 GHz
模拟通道
4
4
4
4
模拟采样率（所有通道）
可达 10 Gs/s
可达5 GS/s
可达 10 Gs/s
可达 2.5 GS/s
模拟采样率（1 条通道）
可达 40 Gs/s
可达 10 Gs/s
可达 20 Gs/s
可达 2.5 GS/s
可选记录长度（1 条通道）
500 M
250 M
100 M
250 M
波形捕获率（波形/秒）
>310,000
>250,000
未指定
未指定
操作系统
Windows
Windows
Windows
Windows
高及信号测量和分析
标准分析工具包括 53 种自动测量、测量统计、直方图、及限测试、高及波形数学、用户可定义的滤波器并支持自定义 MATLAB 和 .NET 数学插件。 可添加高及抖动和眼图分析以及宽带射频分析等专级应用，以扩展测量功能。
特点
- 使用标准测量工具套件检定信号参数
- 高及抖动和定时分析可检定信号完整性问题以及信号源
- SignalVu 软件可提供宽带频谱分析和测量功能，以及音频、调制、射频脉冲和稳定时间选件
- TekScope Anywhere TM 软件支持离线测量和分析
强大的触发功能让您更轻松地进行捕获
轻松捕获信号异常，包括毛刺、欠幅、设置/保持违例，以及对高达 1.25 Gb/s 的串行数据流的 NRZ 码型锁定，支持 Pinpoint® 触发以及虚拟触发和搜索。
特点
- 1,400 多个可用触发组合
- 快速定义复杂触发并使用虚拟触发以图形化方式搜索标准
- 可选串行触发可提供协议感知信号捕获功能
串行分析和一致性测试，正确完成
对于低中速总线，使用协议解码和串行触发选项来简化高及系统设计调试和验证。 使用自动一致性测试确保中速串行总线的互操作性。
特点
- 协议解码以及串行触发和分析选件，适用于 I 2 C、SPI、RS-232/422/485/UART、USB 2.0、以太网、MIL-STD-1553B、CAN、LIN 和 FlexRay
- 自动一致性测试软件包，适用于 USB 2.0、以太网、HSIC、MOST 和 BroadR-Reach

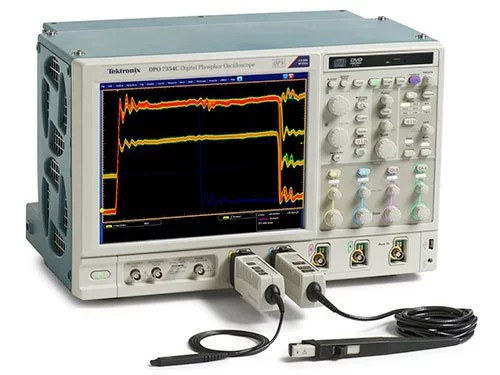

自动功率测量
自动测量和报告可确保简单、可重复的电源质量、开关损耗、磁损耗和谐波测量等，满足当前高能效电源转换器的测量要求。 此外，智能 TekVPI 电流和差分探头可降低不确定性并消除功率测量困难。
特点
- MOSFET 开关损耗和安全作业区分析
- IEC61000-3-2 预一致性的功率因数和谐波测量
- 电路内电感器和变压器损耗测量
- USB2.0 电池充电器技术规范 v1.1 和 IEC 62684 的 USB 电源适配器一致性测试
